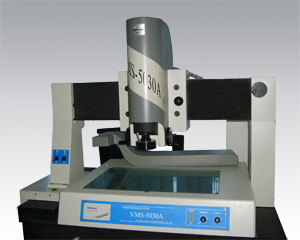

影像測量?jī)x

 技術參數：

工作 臺	金屬臺尺寸	700×450
	玻璃臺尺寸	550×350
	運動行程	500×300   Z軸升降:200mm
測量與瞄準系統(標準配備)		攝影機：索尼1/2"彩色CCD攝影機
		雙焦物鏡倍率(美國NAVITAR)：0.7~4.5X   工作距離：92mm
		電視總倍率：30~190X          物方視場：10.6~1.6mm
		雙十字線發生器         X.Y坐標示值誤差≤(3+L/75)μm
		X.Y.Z光柵尺解析度：0.001mm
儀器重量		500kg
◆ 照明：表面光源與透射光源均用LED，亮度可調  電源：220V（AC），50HZ，30W
儀器標準配備及選購件(2X附加鏡,特殊配備0.5X鏡筒)
儀器配件 1X鏡筒(標準配備) 0.5鏡筒(選購) 工作距離 雙焦鏡 0.7X~4.5X 0.7X~4.5X 附加鏡 視頻倍率 物方視場(mm) 視頻倍率 物方視場(mm) 標準配備 30X~190X 10~1.6 15X~95X 20~3.2 92 2X(選) 60X~380X 5~0.8 30X~190X 10~1.6 36
